Blindniete

    WAS SIND BLINDNIETE UND WIE WERDEN SIE HERGESTELLT?

    1. NIETNAGEL
    2. NIETHÜLSE
    3. SCHLIEßKOPF / NAGELKOPF
    4. ABREIßPUNKT
    5. NIETHÜLSENSCHAFT
    6. NIETNAGEL RESTSTÜCK
    7. SETZKOPF / HÜLSENKOPF
    8. NIETNAGELSPITZE

    Was ist ein Blindniet?

    Ein Blindniet ist ein mechanisches Befestigungssystem, das als Verbindungsteil zwischen zwei Flächen fungiert. Er wird immer dann eingesetzt, wenn es nicht möglich ist zu schweißen, wie zum Beispiel bei zwei Metallblechen. Er ist die ideale Lösung wenn Anwendungen nur von einer Seite zugänglich sind.



    Woraus besteht ein Blindniet und wie funktioniert er?

    Ein Blindniet besteht aus 2 Teilen: der Niethülse (mit einem Kopf) und dem Nietnagel (der lange Teil, der aus der Hülse herausschaut).

    Mit einem Nietwerkzeug wird die Niethülse in das Anwendungsloch der zu verbindenden Teile eingesetzt. Der Nagel wird solange gezogen bis sich die Hülse verformt, so dass die beiden Teile sich verbunden haben. Gleichzeitig wirkt eine Abreißkraft auf den Nagel, der dann abbricht und von der Anwendung entfernt wird.

    Sie haben so eine unlösbare Verbindung.



    VERSCHIEDENE ARTEN VON BLINDNIETEN

    Es gibt verschiedene Arten von Blindnieten. Daher ist es wichtig die Details des Anwendungspunktes zu kennen, um den richtigen Blindniet auszusuchen.

    Nachfolgend ein paar Beispiele:

    • Lochdurchmesser: den zu kennen ermöglicht es, den richtigen Hülsendurchmesser auszuwählen
    • Klemmbereich: die Materialstärke, die der Niet verbinden soll, zu kennen, ermöglicht es die Hülsenlänge festzulegen
    • Zu verbindende Materialien: abhängig von den zu verbindenden Materialien kann es sinnvoller sein eine spezielle Metall-Kombination zu wählen oder zum Beispiel einen Sonderkopf zu kreieren.
    • Scher- und Zugfestigkeit: bei Sonder-Anwendungen ist es wichtig zu wissen welchen Beanspruchungen der Niet nach dem Setzen ausgesetzt ist, sowie die Eigenschaften der benötigten mechanischen Wiederstände.

    Bei SARIV unterscheiden wir zwischen 3 Hauptnietkategorien: Standard, Sonderniet und hochfeste Niete.



    Standard Blindniete

    Diese Niete erfordern keine bestimmten mechanischen Festigkeiten, sie sind dennoch eine einfache, schnelle und wirtschaftliche Lösung die eine hervorragende Befestigungsqualität garantiert.

    Die Materialkombinationen von Hülse und Nagel können verschiedenartig sein, zu wählen aus Aluminium, Stahl, Edelstahl, Kupfer und Kupfer-Nickel.

    Eine andere Auswahl ist die Art der Niethülse:

    • Blindniete mit Flachrundkopf: Das ist der Standardkopf, geeignet für fast alle Arten der Anwendung
    • Blindniete mit Senkkopf: ideal für Anwendungen mit Senkloch, einmal gesetzt, ist der Nietkopf eben auf dem Blech, ohne Überstand.
    • Blindniete mit großem oder extragroßem Kopf: ein größerer Kopf erhöht die Auflagefläche, welche Materialbrüchen bei spröden Materialien vorbeugt.



    Sonder Blindniete

    Im Vergleich zu Standard Blindniete, haben Sonder Blindniete verbesserte Eigenschaften, um bessere Leistungen zu bringen an bestimmten Materialien (z.B. Holz, Kunststoff, etc.) und Anwendungen (wie Sacklöchern, extra-großen Löchern, etc.).

    SARIV Sonderbefestigungssysteme sind:

    • Mehrbereichsblindniete: diese Blindniete decken verschiedene Materialstärken mit derselben Länge ab, außerdem verbleibt der Nagelkopf nach dem Setzen in der Hülse.
    • Spreizblindniete: der Name ergibt sich aus der Weise, wie sich diese Niete beim Setzvorgang spreizen. Die Hülse wird auf gespreizt in mehrere Teile, um auch auf ungleichmäßigen Oberflächen eine Fixierung zu gewährleisten; dieser Typ ist ideal für weiche und brüchige Materialien.
    • Geschlossene Blindniete: diese Blindniete bieten durch die geschlossene Hülse Schutz vor dem Eindringen von Wasser; der Nagelkopf, der hier mit der Hülse verankert ist, erhöht die Vibrationsbeständigkeit.
    • Presslaschenblindniete: diese Aluminium Blindniete sind die Weiterentwicklung der Spreizniete, ideal für weiche Materialien und für größere Bohrlöcher.
    • RAL Blindniete: Blindniete mit Pulverbeschichteter Hülse, ideal für farbige Oberflächen wie bei Lärmschutzwänden; wir haben 3 Standardfarben am Lager, aber wir können auf Anfrage alle RAL-Farben liefern und auch die komplette Blindniethülse beschichten.
    • Erdungsblindniete: aufgrund der Kupfer-Hülse, dem verkupferten Nietnagel und der Messing Anschlussklemme kann dieser Blindniet innerhalb elektrischer Geräte eingesetzt werden
    • Rillierte Blindniete: die Blindniethülse ist wellig, was eine stärkere Verankerung im Loch ermöglicht

    Zusätzlich zu den Produkten in unserem Katalog bieten wir noch einen kostenlosen Beratungs– / Entwicklungsservice für kundenspezifische Lösungen ganz nach Kundenbedarf an.

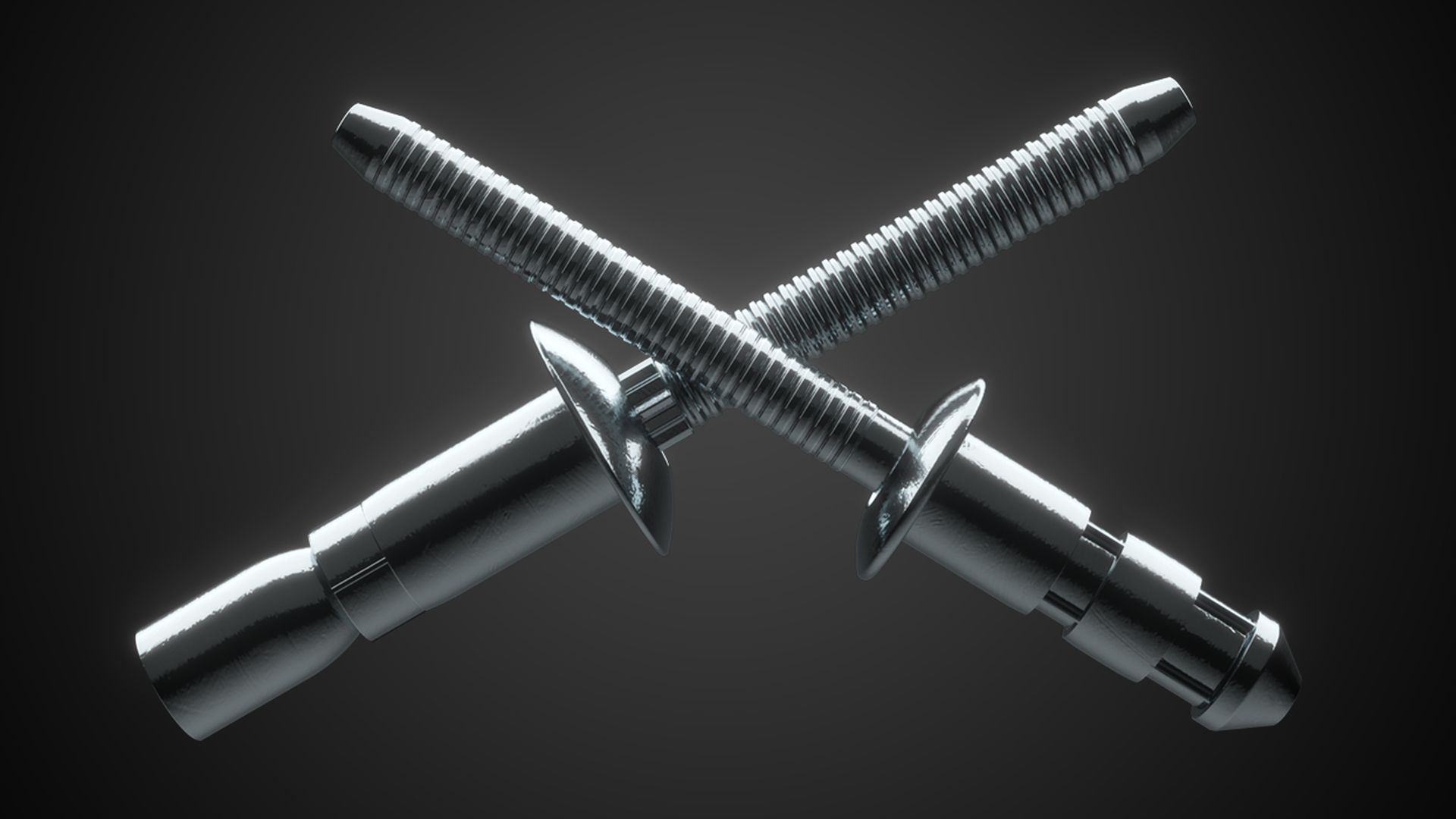

    Hochfeste Blindniete

    Eine kennzeichnende Eigenschaft der hochfesten Blindniete ist, dass zusätzlich zur Hülse auch der Nagel eine aktive Rolle spielt, die erforderlichen mechanischen Eigenschaften zu erreichen. Im speziellen, nach dem Vernieten verbleibt der Nagelrest fest verriegelt in der Hülse, um die höchstmöglichen Festigkeitswerte bei Blindnieten zu erreichen.

    Wir produzieren 5 Familien von hochfesten Blindnieten:

    • Saribulb: diese Blindniete haben eine hohe Scher- und Rüttelfestigkeit, eine exzellente Lochfüllung für eine gute hermetische Lochschlusslaibung. Aufgrund dieser Eigenschaften kann er sogar bei asymmetrischen und/oder versetzten Löchern eingesetzt werden.
    • Saribolt: hohe Scher- und Zugfestigkeiten, und eine exzellente Rüttelfestigkeit. Weil das Loch nach dem Setzen komplett ausgefüllt ist, wird hiermit auch eine hermetische Dichtung vor Flüssigkeitseinbruch zugesichert. Für die Anwendung wird ein Sonder-Mundstück für das Werkzeug benötigt.
    • Saribolt Plus: dieses ist eine leicht geänderte Ausführung des Saribolt, um das Vernieten auch mit einem Standard-Mundstück zu ermöglichen.
    • Sarilock: zusätzlich zu sehr hohen mechanischen Festigkeitswerten durch seinen besonderen Nietnagel hat dieser Blindniet eine sehr hohe Klemmkraft, um auch sehr dicke Bleche miteinander optimal befestigen zu können.
    • Sarilock Plus: dieser Niet ist die Weiterentwicklung des Sarilock, unter Einsatz eines höheren Carbon-Anteils im Stahl.



    Blindnietwerkzeuge

    Wie wendet man Blindniete oder Blindnietmuttern an? Mit besonderen Nietwerkzeugen.

    Wir haben eine breite Produktpalette: abhängig von der zu vernietenden Blindnietabmessung, der Häufigkeit der Anwendung, der Anwendungsart und im Allgemeinen alle verschiedenen Anforderungen, können Sie zwischen manuellen oder pneumatisch-hydraulischen Nietwerkzeugen wählen, Standard oder mit verlängerten Hebeln.

    Das ist die Produktpalette der von SARIV angebotenen Werkzeuge:

    PNEUMATISCH-HYDRAULISCHE NIETWERKZEUGE:

    • SAR001: für Blindnietmuttern von M3 bis M12
    • SAR002: für Blindniete mit Durchmesser von 2,4 bis 4,8/5mm
    • SAR008: für Blindniete mit Durchmesser von 3 bis 7,8mm

    MANUELLE NIETWERKZEUGE:

    • SAR003: verlängerte Hebel, für Blindniete mit Durchmesser von 3 bis 7,8mm
    • SAR004: verlängerte Hebel, für Blindnietmuttern von M4 bis M10
    • SAR006: für Blindniete mit Durchmesser von 2,4 bis 4,8/5mm
    • SAR007: verlängerbar, für Blindniete mit Durchmesser von 3 bis 7,8mm



    BLINDNIETANWENDUNGEN: MATERIALIEN UND BEREICHE

    Durch die große Anzahl an Auswahlmöglichkeiten ist die Blindniete ein Befestigungssystem, das in verschiedenen Industriebereichen eingesetzt werden kann.

    Hier nur ein paar Beispiele:

    • Automobilindustrie
      Die Automobilindustrie hat einen umfassenden Bedarf an Befestigungssysteme, insbesondere werden hier hochfeste Blindniete verarbeitet, aufgrund der guten mechanischen Eigenschaften, wie insbesondere Scher-, Zug- und Vibrationsfestigkeit.
      Ein paar Beispiele? Sicherlich werden Sie am Abgassystem Ihres Autos Blindniete finden, im Chassis, in den Türen zur Lautsprecherbefestigung, in der Lenksäule, am Gepäcknetz, in den Sitzen, u.v.m.
      Da hier sowohl die Fahrersicherheit als auch die Fahrzeugfunktion im Vordergrund stehen, ist dies ein sehr exklusiver Bereich mit sehr hohen Qualitätsstandards. Um diesen Anforderungen bestmöglich gerecht zu werden, sind wir seit Mai 2018 auch zertifiziert nach IATF 16949:2016, dem internationalen Standard an Qualitäts-Management-System für die Automobil Industrie.
    • Schiffbau Industrie
      Für den Schiffbau sowie die Zubehöre und Komponenten im Marinen Bereich werden meist Blindniete mit sehr hoher Korrosionsbeständigkeit sowie Wasserdichtigkeit gefragt.
      Innerhalb unseres Katalogsortiments bieten wir A4 Edelstahl oder Kupfer-Nickel Blindniete an. Aber wir können auch Sonderteile mit speziellen Oberflächenbehandlungen entwickeln, die der salzhaltigen Umgebung besser standhalten.
    • Gerüstbau
      Auch im Baubereich ist die Blindniete eine geeignete Befestigungslösung für die Produktion von Bauwerken wie z. B. Gerüsten und Hochregalen.
      In diesem Fall ist sehr wichtig, dass die Blindniete hohe mechanische Festigkeiten erreicht, insbesondere bei Sicherungen wird meistens das Sarilock System engesetzt.
    • Medizinische Anwendungen
      Auf medizinischem Level werden Blindniete verbaut für Krankenhausausstattung und Maschinen, Kinderwagen und Kindersitzen, Chemietoiletten und mobile Radvorrichtungen.
      In diesem Fall sind Edelstahl, Presslaschen Niete oder Blindniete mit extra großem Kopf die geeignetsten.
    • Haushaltsgeräte
      Waschmaschinen, Geschirrspüler, Backöfen, Klimaanlagen. Das sind nur ein paar Beispiele von Anwendungen für unsere Blindniete bei Haushaltsgeräten.
      Unsere Erdungsnieten sind für diesen Bereich ideal, weil sie gleichzeitig Befestigungssystem und elektrische Verbindung sind. Edelstahl Blindniete dagegen sind ideal für Klimaanlagen aufgrund ihrer Korrosionsbeständigkeit.
    • Bauindustrie
      Im Baubereich finden Blindniete viele verschiedene Einsatzpunkte, und hier kommt es nicht nur auf technische Eigenschaften an sondern auch auf die Optik: farbige Blindniete werden zum Beispiel meistens bei Lärmschutzwänden eingesetzt, und die Möglichkeit jede RAL Farbe nach Muster zu fertigen ermöglicht ein farbliches Angleichen der Blindniete an den vom Hersteller eingesetzten Materialien; Kupfer Blindniete sind die meist eingesetzten für Dachrinnen; bei Fenstern dagegen kommt die Korrosionsbeständigkeit ins Spiel, und das wird von Blindnieten in Edelstahl oder mit kundenspezifischen Oberflächenbehandlungen garantiert.
    • Industrielle Güter und Maschinen
      Blindniete die beständig sind gegen Korrosion und Vibrationen werden weitgehend eingesetzt bei Aufzügen, Zisternen, großen Klimaanlagen, Wärmepumpen, Elektrokästen und Photovoltaikanlagen.



    PRODUKTION UND QUALITÄT

    Produktiver Prozess

    Das Schlüsselwort um das sich die Rückverfolgbarkeit der Produktion dreht bei SARIV.

    Jeden einzelnen Produktionsschritt unter Kontrolle zu haben Ist grundlegend für uns, darum ziehen wir es vor so viele Prozesse wie möglich intern auszuführen, inkl. Wärme- und Waschbehandlungen.

    Einführung der Industrie 4.0 Philosophie, bei SARIV wird jeder Produktionsschritt digital in einem MES (Manufacturing Execution System) gespeichert, um die komplette Fertigung jeder Charge zu protokollieren.

    Vor der Produktion beginnt die Überwachung schon beim Vormaterial: jeder Draht, den wir bekommen, muss zurück verfolgbar sein in Hinsicht auf Wärme, chemische Zusammensetzung und mechanischen Eigenschaften.

    Jeder Schritt im Fertigungsprozess, inkl. Produkttest, wird dann digital in einer Datenbank verfolgt und gespeichert.

    Das stellt sicher, dass wir die Qualitätsstandards erreichen, die unsere Kunden erwarten, und die wir uns bereits vorab als Ziel gesetzt haben.



    Umweltpolitik

    Ein weiterer Aspekt, den wir berücksichtigen ist, dass wir versuchen unseren Umwelteinfluss so gering wie möglich zu halten.

    Seit längerer Zeit führen wir einige grüne Initiativen durch, die sich konstant entwickeln:
    Wir streben nach konstanter Müllreduzierung; wir nutzen Strom aus Photovoltaikanlagen für unsere Fertigung; wir setzen ein innovatives Waschsystem ein mit modifiziertem Alkohol, der uns einen Entfettungsprozess ohne Wassereinsatz ermöglicht; wir haben Grünpflanzen in der Fertigungshalle, die als Überwachungsposten fungieren für die Gesundheit am Arbeitsplatz.



    INDIVIDUALISIERUNG

    Was uns am Markt für Befestigungssysteme abhebt ist die Fähigkeit, unseren Kunden auf deren Anwendung speziell zugeschnittene Lösungen zu entwickeln.

    Die Tatsache die Blindniete komplett intern zu fertigen, von der Zeichnung bis zur Verpackung, öffnet eine Vielzahl verschiedener Möglichkeiten.

    Hier ein paar Beispiele:

    • Verpackung: die Kartons können mit dem Kundenlogo versehen werden, oder wir können auch neutrale Kartons liefern, mit spezifizierten Mengen pro Karton abweichend von unserem Standard.
    • Etikettierung: die Kartonetiketten können nach Kundenwunsch abgeändert und/oder gestaltet werden, inkl. z.B. Logo, Produktionscharge, Artikelnummer, u.s.w.
    • Produktentwicklung: ein eingeweihtes Beratungsbüro ist damit beauftragt kundenspezifische Blindniete mit ad hoc Eigenschaften zu entwickeln, beginnend genau bei der Kundenanwendung. Es ist möglich, dass die Standard Blindniete in bestimmten Fällen nicht funktionieren und da benötigen wir eine „entwickelte“ Version mit maßgeschneiderten Eigenschaften. Zum Beispiel, wir können Blindniete herstellen mit verlängertem Nagel, eine bestimmte Kopfgröße, bestimmte Oberflächenbehandlungen, oder spezifische mechanische Eigenschaften.
    • Sortierung: wir haben außerdem eine opto-elektronische Sortieranlage mit Kameras, die uns erlaubt Produkte mit einer Fehlerrate von bis zu 50 PPM zu liefern. Mit dieser Technologie können wir sowohl Maßhaltigkeit als auch qualitative Prüfungen durchführen, mit einer Geschwindigkeit von bis zu 350 Stück pro Minute.
    • Zertifizierungen: für alle unsere Produkte können wir spezielle Dokumentationen liefern, wie z.B. 3.1-Zeugnisse, Vermessungstestberichte, Zugkrafttestberichte, Salzsprühnebeltests und von der Automobilindustrie geforderten PPAP’s.
